Bezolejowa tuleja wału — zwana także samosmarującym łożyskiem ślizgowym, tuleją bezolejową lub suchą tuleją wału — to cylindryczny element łożyska zaprojektowany do podpierania wału obrotowego lub oscylacyjnego bez konieczności stosowania zewnętrznego smarowania, takiego jak smar, olej lub okresowe ponowne smarowanie. Tuleja owija się wokół czopa wału i zapewnia interfejs ślizgowy o niskim tarciu pomiędzy wałem a jego obudową, opierając się wyłącznie na stałych środkach smarnych osadzonych w materiale łożyska lub nałożonych na sam materiał łożyska, aby zarządzać tarciem i zużyciem przez cały okres eksploatacji elementu.
Problem, który rozwiązują bezolejowe tuleje wałów, zasadniczo polega na dostępie do konserwacji, zanieczyszczeniu środowiska i niezawodności działania. W konwencjonalnym łożysku ślizgowym smarowanym olejem tarcie i zużycie są kontrolowane przez ciągłe lub okresowe dostarczanie oleju lub smaru do powierzchni stykowej łożyska. Działa to dobrze, gdy łożysko jest dostępne w celu rutynowego smarowania, gdy środowisko pracy jest czyste i umiarkowane oraz gdy zanieczyszczenie olejem otaczającego sprzętu lub produktu nie stanowi problemu. Jednak wiele rzeczywistych zastosowań nie spełnia jednego lub więcej z tych warunków: łożysk w sprzęcie do przetwarzania żywności nie można smarować smarami naftowymi; łożyska znajdujące się głęboko w dużych konstrukcjach maszyn są niedostępne dla regularnego smarowania; w łożyskach pracujących w zapylonych środowiskach górniczych film olejowy zostaje zanieczyszczony w ciągu kilku dni od zastosowania; łożyska w przenośnikach pieców wysokotemperaturowych pracują powyżej temperatury rozkładu dowolnego praktycznego oleju smarowego.
Właściwie dobrana bezolejowa tuleja wału eliminuje wszystkie te ograniczenia. Zapewnia funkcję przenoszenia obciążenia i ustalania położenia wału jak konwencjonalne łożysko ślizgowe przy zerowym dopływie zewnętrznego smarowania przez cały okres użytkowania elementu — zazwyczaj od 5000 do 50 000 godzin pracy, w zależności od materiału, obciążenia, prędkości i środowiska. Dla projektantów sprzętu oznacza to prostsze systemy smarowania, niższe koszty pracy związanej z konserwacją oraz możliwość instalowania łożysk w miejscach, których smarowanie byłoby niepraktyczne. Dla użytkowników końcowych oznacza to skrócenie przestojów, wyeliminowanie kosztów zakupu środków smarnych i usuwania odpadów oraz poprawę czystości produktu we wrażliwych zastosowaniach.
Zdolność bezolejowej tulei wału do pracy bez zewnętrznego smarowania nie wynika po prostu z zastosowania materiału o niskim tarciu — zależy to od specyficznego mechanizmu tribologicznego, dzięki któremu powierzchnia łożyska aktywnie wytwarza i uzupełnia film smarny podczas pracy.
Najważniejszym mechanizmem w samosmarujących łożyskach ślizgowych jest tworzenie się filmu transferowego na współpracującej powierzchni wału. Gdy wał obraca się względem otworu łożyska, mikroskopijne ilości stałego smaru — zazwyczaj PTFE (politetrafluoroetylenu), grafitu, dwusiarczku molibdenu (MoS₂) lub ich kombinacji — są uwalniane z materiału łożyska i przylegają do powierzchni wału w postaci cienkiej, ciągłej powłoki o grubości zwykle 1–5 µm. Po utworzeniu się filmu transferowego (zwykle w ciągu pierwszych kilku godzin pracy, zwanego okresem „docierania”), kontakt następuje skutecznie pomiędzy dwiema smarowanymi powierzchniami – filmem transferowym na wale i stałym smarem w otworze łożyska – a nie pomiędzy gołym metalem a materiałem łożyska. To radykalnie zmniejsza współczynnik tarcia (zwykle do 0,03–0,15 w zależności od materiału i warunków) oraz szybkość zużycia przez pozostałą część żywotności łożyska.
Różne konstrukcje bezolejowych łożysk ślizgowych uwalniają stały smar za pomocą różnych mechanizmów. W łożyskach ze spieków metalowych (spiekany brąz lub żelazo impregnowane olejem) smar jest uwalniany termicznie — porowata metalowa osnowa nieznacznie rozszerza się pod wpływem ciepła tarcia, pompując zmagazynowany olej na powierzchnię; gdy łożysko ochładza się w spoczynku, olej jest zasysany z powrotem na zasadzie zjawiska kapilarnego. W łożyskach kompozytowych wyłożonych PTFE niska energia powierzchniowa PTFE w naturalny sposób powoduje jego rozmazywanie się na powierzchni wału pod wpływem nacisku kontaktowego. W łożyskach z brązu z dodatkiem grafitu wkładki grafitowe są wciskane bezpośrednio w otwory lub rowki w osnowie z brązu, a styk ślizgowy stopniowo odcina mikroskopijne cząsteczki grafitu, które tworzą warstwę smarną. W łożyskach z osnową polimerową wypełnionych PTFE, grafitem lub MoS₂ cząstki wypełniacza są równomiernie rozmieszczone w całym materiale i są stale odsłonięte na powierzchni zużycia podczas docierania łożyska.
Każda samosmarująca, bezolejowa tuleja wału ma graniczną wartość PV — iloczyn ciśnienia łożyska P (w MPa lub psi) i prędkości poślizgu V (w m/s lub ft/min), przy której materiał łożyska może pracować bez przegrzania, nadmiernego zużycia lub zatarcia. Granica PV jest podstawową granicą wydajności łożysk samosmarujących, analogiczną do nośności łożyska tocznego. Kiedy wartość PV zostanie przekroczona, wytwarzanie ciepła przez tarcie na styku przekracza zdolność materiału łożyska do odprowadzania ciepła, powodując degradację termiczną stałego smaru, przyspieszone zużycie i ostatecznie awarię łożyska. Projektanci muszą obliczyć rzeczywistą wartość PV dla swojego zastosowania (P = obciążenie promieniowe / rzutowany obszar; V = π × średnica wału × obr./min / 60 000) i potwierdzić, że jest ona niższa od znamionowego limitu PV materiału – zazwyczaj ze współczynnikiem bezpieczeństwa 2–3 dla pracy ciągłej.
Wydajność samosmarującej tulei wału zależy w dużej mierze od wyboru materiału podstawowego i układu smaru stałego. Każdy rodzaj materiału ma określone mocne strony, ograniczenia i najlepiej dopasowane obszary zastosowań. Oto szczegółowy przegląd głównych kategorii.
Tuleje z brązu bezolejowego z dodatkiem grafitu — czasami nazywane „brązem grafitowym” lub „brązem bezobsługowym” — składają się z korpusu z brązu ołowiowego lub bezołowiowego z cylindrycznymi korkami z grafitu lub związku grafit-MoS₂ wciśniętymi w wywiercone otwory, które są regularnie rozmieszczone w otworze, a czasem na powierzchniach czołowych. Brąz zapewnia doskonałą zdolność przenoszenia obciążeń (ciśnienia robocze do 60–80 MPa w niektórych gatunkach), wysoką przewodność cieplną w celu odprowadzania ciepła i dobrą stabilność wymiarową. Korki grafitowe pełnią funkcję samosmarującą, stanowiąc zazwyczaj 20–35% powierzchni łożyska pod względem pokrycia. Tuleje te działają niezawodnie do 400°C (przy użyciu związków węgla i grafitu zamiast czystego grafitu) i nadają się do powolnych i umiarkowanych prędkości poślizgu (do około 2 m/s ciągłej). Są to najczęściej stosowane bezolejowe łożyska ślizgowe do maszyn przemysłowych — przenośników, pras, wciągników, wtryskarek i ogólnego sprzętu produkcyjnego — ze względu na połączenie dużej nośności, szerokiego zakresu temperatur i odporności na zanieczyszczone środowiska.
Kompozytowe tuleje bezolejowe pokryte PTFE (powszechnie znane pod nazwami handlowymi, takimi jak DU® firmy Oiles, DP4® firmy SKF/Glacier lub podobne produkty firm Igus i Permaglide) składają się ze stalowego podłoża, porowatej warstwy pośredniej z brązu (zwykle spiekanej ze stalą) oraz kompozytowej warstwy ślizgowej z PTFE-ołowiu lub włókien PTFE o grubości 0,01–0,03 mm spojonej z brązem. Stalowy podkład zapewnia wciśnięcie w otworze oprawy, międzywarstwa z brązu mechanicznie zakotwicza warstwę PTFE, a warstwa wierzchnia PTFE zapewnia wyjątkowo niski współczynnik tarcia (0,03–0,12 przy typowych obciążeniach) i doskonałą odporność chemiczną. Konstrukcja ta zapewnia optymalną równowagę bardzo niskiego tarcia, kompaktowego przekroju poprzecznego (grubość ścianki zaledwie 0,7–1,5 mm, co pozwala na zastosowanie w zastosowaniach o ograniczonej przestrzeni), dużej nośności (statycznej do 250 MPa) i dobrego przewodzenia ciepła przez stalowy tył. Tuleje kompozytowe PTFE są standardowym wyborem w zastosowaniach motoryzacyjnych (łożyska obrotowe pedałów, prowadnice szyn siedzeń, czopy zawiasów drzwi), maszynach rolniczych i ogólnej inżynierii mechanicznej, gdzie potrzebne jest cienkie, samosmarujące łożysko w precyzyjnej obudowie. Ich podstawowym ograniczeniem jest umiarkowana temperatura sufitowa (praca ciągła do 120–150°C w przypadku wariantów bezołowiowych) i wrażliwość na obciążenia udarowe, które mogą spowodować rozwarstwienie warstwy PTFE.
Łożyska ślizgowe ze spiekanego brązu są produkowane poprzez prasowanie i spiekanie proszku brązu w porowatą strukturę o 20–35% objętości pustych przestrzeni, a następnie impregnację próżniową porów olejem smarowym (zwykle olejem mineralnym lub syntetycznym ISO VG 68–150). Olej zmagazynowany w porowatej matrycy jest uwalniany na powierzchnię łożyska w wyniku działania termicznego i kapilarnego podczas pracy i ponownie wchłaniany, gdy łożysko znajduje się w spoczynku — tworząc samodzielny zbiornik smarny, który zazwyczaj zapewnia 20 000–50 000 godzin bezobsługowej pracy przy umiarkowanych obciążeniach i prędkościach. Tuleje bezolejowe z brązu spiekanego są najskuteczniejsze przy prędkościach od niskich do średnich (prędkości powierzchniowe poniżej 2 m/s), obciążeniach od lekkich do umiarkowanych i temperaturach poniżej 80°C (powyżej której przechowywany olej ulega degradacji lub jest zbyt szybko wydalany). Są dominującym rodzajem łożysk w małych silnikach elektrycznych, sprzęcie gospodarstwa domowego, pompach, wentylatorach, sprzęcie biurowym i elektronarzędziach — zastosowaniach charakteryzujących się ciągłym obrotem przy niskiej prędkości, w których samouzupełniający się film olejowy utrzymuje doskonałą wydajność przy bardzo niskich kosztach. Są mniej odpowiednie do zastosowań wymagających wysokiej temperatury, dużych obciążeń lub ruchu oscylacyjnego.
Bezolejowe łożyska ślizgowe na bazie polimerów są produkowane z konstrukcyjnych tworzyw termoplastycznych — acetalu (POM), nylonu (PA66), UHMW-PE, PEEK lub PTFE — często ze stałymi wypełniaczami smarnymi (grafit, MoS₂, włókno węglowe, PTFE) wmieszanymi w matrycę. Łożyska te są niezwykle lekkie, w pełni odporne na korozję, nieprzewodzące elektrycznie, odporne na szeroką gamę chemikaliów i odpowiednie do zastosowań mających kontakt z żywnością (dostępne gatunki zgodne z FDA/EC 1935/2004). Ich głównymi kompromisami są niższa nośność w porównaniu z alternatywami na podłożu metalowym, znaczny współczynnik rozszerzalności cieplnej (wymagający większego luzu średnicowego, aby uniknąć zatarcia w podwyższonych temperaturach) oraz absorpcja wilgoci w gatunkach poliamidów, która może wpływać na wymiary i luz. Do wiodących dostawców polimerowych łożysk ślizgowych należą Igus (gama iglide®), Trelleborg (Turcon®) i Saint-Gobain (Nierglide®). W szczególności materiały iglide firmy Igus są szeroko testowane na podstawie opublikowanych danych dotyczących szybkości zużycia dla setek kombinacji materiału i wału, co sprawia, że można je stosować w szerokim zakresie zastosowań o niskim i średnim obciążeniu.
Łożyska ślizgowe z grafitem węglowym są produkowane z mieszaniny węgla (lub grafitu) i różnych spoiw (żywic, smoły, impregnatów metalowych), które są formowane i wypalane w wysokich temperaturach w celu wytworzenia sztywnej, porowatej struktury charakteryzującej się naturalną smarownością. Są materiałem wybieranym do zastosowań w tulejach bezolejowych pracujących w bardzo wysokich temperaturach — w przypadku gatunków grafitu węglowego impregnowanych metalem można osiągnąć ciągłą pracę w temperaturze do 500°C, co znacznie przekracza możliwości jakiegokolwiek polimeru lub konwencjonalnego łożyska z brązu. Tuleje wałów z grafitu węglowego są szeroko stosowane w piecach do przetwórstwa spożywczego, sprzęcie do produkcji szkła, elementach pomocniczych turbin parowych, systemach przenośników wysokotemperaturowych i łożyskach pomp gorącego płynu. Są kruche (wytrzymałość na rozciąganie 30–80 MPa, znacznie niższa niż brąz), mają ograniczoną nośność w porównaniu z łożyskami metalowymi i wymagają ostrożnego obchodzenia się i montażu, aby uniknąć pęknięć. Jednakże w zastosowaniach powyżej 250°C, gdzie żaden inny samosmarujący materiał łożyska nie jest w stanie przetrwać, grafit węglowy jest często jedyną realną opcją.
Wybór odpowiedniego bezolejowego materiału tulei wału do konkretnego zastosowania wymaga jednoczesnego rozważenia wielu parametrów wydajnościowych. Ta tabela porównawcza zawiera przegląd głównych typów materiałów, który pomaga w dokonaniu wstępnego wyboru.
| Rodzaj materiału | Maksymalne obciążenie (MPa) | Maksymalna temperatura (°C) | Maksymalna prędkość (m/s) | Odporność na korozję | Bezpieczny dla żywności | Koszt względny |
| Brąz z dodatkiem grafitu | 60–80 | 400 | 2.0 | Umiarkowane | Nie (gatunki Pb) | Średni |
| Kompozyt PTFE (typ DU) | 140–250 | 120–150 | 3.0 | Dobry (stalowy tył) | Możliwe (bez Pb) | Niski–Średni |
| Brąz spiekany (impreg.olejowy) | 20–40 | 80 | 2.0 | Umiarkowane | No | Niski |
| Polimer konstrukcyjny (iglide®) | 10–60 | 90–250 (PEEK) | 0,5–5,0 | Znakomicie | Tak (klasy FDA) | Niski–Średni |
| Grafit węglowy | 5–20 | 500 | 10–20 | Znakomicie | Tak | Średni–High |
Samosmarujące łożyska ślizgowe znalazły zastosowanie praktycznie w każdej branży wykorzystującej maszyny wirujące, ale niektóre sektory są od nich zależne w znacznie większym stopniu niż inne ze względu na specyficzne wymagania operacyjne, które sprawiają, że konwencjonalne łożyska smarowane są niepraktyczne.
Wybór samosmarującego łożyska ślizgowego wymaga systematycznej oceny obciążenia, prędkości, temperatury, środowiska i ograniczeń wymiarowych danego zastosowania. Pośpiech w wyborze — wybór łożyska wyłącznie na podstawie rozmiaru lub kosztu — jest najczęstszą przyczyną przedwczesnych uszkodzeń łożysk w zastosowaniach bezobsługowych.
Obciążenie promieniowe tulei wału należy obliczyć na podstawie przyłożonych sił, w tym obciążeń grawitacyjnych, sił napędowych oraz obciążeń dynamicznych lub udarowych. Nacisk na łożysko P oblicza się jako P = F / (d × L), gdzie F to obciążenie promieniowe w Newtonach, d to średnica wału w mm, a L to długość łożyska w mm. Wynikowy P w N/mm² (MPa) musi być niższy od maksymalnego dopuszczalnego nacisku materiału w temperaturze roboczej. W przypadku zastosowań obciążonych udarami przed obliczeniem P należy pomnożyć obciążenie statyczne przez współczynnik udaru 1,5–3,0. Łożyska o stosunku L/d pomiędzy 0,5 a 1,5 zapewniają dobry rozkład obciążenia; współczynniki powyżej 2,0 mogą powodować obciążenie krawędzi na końcach tulei, jeśli wał lub obudowa mają jakiekolwiek niewspółosiowość.
W przypadku zastosowań z wałem obrotowym prędkość poślizgu powierzchniowego należy obliczyć jako V = (π × d × n) / 60 000, gdzie d to średnica wału w mm, a n to prędkość obrotowa w obr./min, co daje V w m/s. Następnie oblicz PV = P × V i porównaj z znamionową wartością graniczną PV materiału (dostępną w arkuszach danych producenta). Większość tulei z brązu grafitowego ma wartości graniczne PV wynoszące 0,1–0,5 MPa·m/s; Kompozyty PTFE 0,05–0,15 MPa·m/s; łożyska polimerowe są bardzo zróżnicowane (0,05–0,5 MPa·m/s w zależności od gatunku). W przypadku zastosowań oscylacyjnych (czopy, wahacze) prędkość poślizgu oblicza się na podstawie długości łuku na cykl i częstotliwości, a nie na podstawie ciągłych obrotów, co zwykle skutkuje znacznie niższymi wartościami V, co pozwala na wyższe dopuszczalne ciśnienia.
Zidentyfikować maksymalną ciągłą temperaturę pracy i wszelkie szczytowe wahania temperatury, jakich doświadcza łożysko. Wyklucz typy materiałów, których maksymalna temperatura znamionowa jest niższa od tego limitu. Następnie zidentyfikuj zanieczyszczenia środowiska — wodę, kwasy, zasady, rozpuszczalniki, żywność, pył ścierny — i sprawdź zgodność chemiczną z materiałem łożyska. Należy pamiętać, że wiele polimerowych materiałów łożyskowych jest odpornych chemicznie, ale istnieją pewne wyjątki (np. acetal POM jest atakowany przez mocne kwasy; PEEK ma doskonałą odporność chemiczną; PTFE jest chemicznie odporny na praktycznie wszystko z wyjątkiem fluoru i stopionych metali alkalicznych).
Powierzchnia współpracująca wału ma istotny wpływ na trwałość i współczynnik tarcia samosmarującego łożyska ślizgowego. Twarde, gładkie powierzchnie wału minimalizują zużycie łożysk i ułatwiają tworzenie filmu transferowego. Zalecana twardość wału dla zastosowań z tulejami bezolejowymi wynosi minimum HRC 30 dla łożysk z brązu grafitowego i kompozytów PTFE, przy czym preferowana jest HRC 45–60 w celu zapewnienia długiej żywotności. Wykończenie powierzchni wału powinno wynosić Ra 0,4–0,8 µm (szlifowane wykończenie) — gładsze wały (Ra poniżej 0,2 µm) mogą w rzeczywistości utrudniać przyleganie folii transferowej, podczas gdy chropowate wały (Ra powyżej 1,6 µm) powodują przyspieszone zużycie ścierne otworu łożyska. Wały ze stali nierdzewnej dobrze współpracują z większością typów łożysk bezolejowych; wały z niehartowanej stali miękkiej zużywają się szybciej i nie są zalecane do wymagających zastosowań. W przypadku miękkich materiałów wałów (aluminium, miękki mosiądz, tworzywa sztuczne) należy skonsultować się z producentem łożyska w celu uzyskania minimalnych wymagań dotyczących twardości wału, specyficznych dla gatunku materiału.
Prawidłowy luz średnicowy pomiędzy bezolejowym otworem tulei wału a czopem wału ma kluczowe znaczenie dla wydajności. Zbyt mały luz powoduje chwytanie łożyska na wale (zatarcie przy rozruchu lub pod wpływem rozszerzalności cieplnej); zbyt duży luz umożliwia ruch wału, który powoduje obciążenie udarowe, hałas i szybkie zużycie zarówno łożyska, jak i powierzchni wału.
Ogólnie rzecz biorąc, luz średnicowy pomiędzy wałem a otworem tulei bezolejowej po montażu powinien wynosić 0,001 × średnica wału w przypadku łożysk kompozytowych PTFE na podłożu metalowym i 0,002 × średnica wału w przypadku łożysk z brązu grafitowego i brązu spiekanego w temperaturze pokojowej. W przypadku łożysk polimerowych zwykle potrzebne są większe luzy (0,003–0,005 × średnica wału), aby uwzględnić wyższy współczynnik rozszerzalności cieplnej i potencjalne pęcznienie pod wpływem wilgoci. W przypadku wału o średnicy 25 mm oznacza to luz roboczy wynoszący około 0,025 mm dla kompozytu PTFE, 0,05 mm dla brązu grafitowego i 0,075–0,125 mm dla typów polimerów. Przy obliczaniu minimalnego luzu roboczego należy zawsze uwzględnić rozszerzalność cieplną zarówno wału, jak i materiału tulei w maksymalnej temperaturze roboczej.
Bezolejowe łożyska ślizgowe są prawie zawsze instalowane z pasowaniem wciskowym w otworze oprawy, aby zapobiec obracaniu się tulei w oprawie (co mogłoby spowodować cierne i szybkie uszkodzenie zarówno oprawy, jak i zewnętrznej średnicy tulei). Standardowa tolerancja oprawy dla większości typów łożysk ślizgowych wynosi H7, a średnica zewnętrzna tulei jest produkowana z tolerancją s6 lub r6 dla lekkiego i średniego pasowania wtłaczanego. W przypadku tulei z kompozytu PTFE wzmocnionych stalą, interferencja wynosi zazwyczaj 0,02–0,06 mm na średnicy dla obudów w zakresie 10–80 mm. W przypadku tulei polimerowych wciskanych w obudowy aluminiowe lub plastikowe należy dokładnie obliczyć wcisk, ponieważ rozszerzalność cieplna materiału obudowy może albo zwiększyć wcisk (w tulejach ze stalowym podłożem w obudowach aluminiowych), albo go zmniejszyć (w tulejach polimerowych w obudowach polimerowych) w temperaturze roboczej — każda skrajność może powodować problemy.
Kiedy tuleja bezolejowa jest wciskana w oprawę, rozmiar otworu oprawy nieznacznie się zmniejsza w wyniku sprężystego ściskania ścianki tulei i odkształcenia plastycznego na styku. To zmniejszenie otworu — zwane „korektą pasowania wtłaczanego” — należy zmierzyć i uwzględnić przy określaniu średnicy otworu tulei. W przypadku cienkościennych tulei kompozytowych PTFE (grubość ścianki 0,75–2,5 mm) redukcja otworu po zaprasowaniu wynosi zazwyczaj 0,01–0,04 mm w zależności od grubości ścianki i wcisku. Producenci udostępniają tabele korekcji średnicy dla swoich konkretnych produktów — zawsze korzystaj z nich w celu obliczenia wymaganej średnicy otworu w stanie fabrycznym, aby osiągnąć docelowy luz roboczy po montażu.
Nawet prawidłowo dobrane samosmarujące łożysko ślizgowe ulegnie przedwczesnej awarii, jeśli zostanie zamontowane nieprawidłowo. Niniejsze wytyczne dotyczące montażu mają zastosowanie do wszystkich głównych typów bezolejowych łożysk ślizgowych i są często pomijane podczas konserwacji w terenie.
Jednym z najczęstszych pytań przy wyborze łożysk do nowej konstrukcji jest to, czy zastosować samosmarujące łożysko ślizgowe, czy łożysko toczne (łożysko kulkowe, łożysko wałeczkowe). Obydwa pełnią uzasadnione role, a wybór powinien opierać się na konkretnych wymaganiach, a nie na przyzwyczajeniu czy dostępności.
Kiedy bezolejowa tuleja wału ulegnie uszkodzeniu przed oczekiwanym okresem użytkowania — w wyniku nadmiernego zużycia, zatarcia, hałasu lub zmiany wymiarów — prawie zawsze można zidentyfikować pierwotną przyczynę w jednym z niewielkiej liczby typowych błędów w doborze, montażu lub obsłudze. Oto praktyczny przewodnik dotyczący diagnozowania i rozwiązywania najczęstszych problemów.
Szybkie zużycie tulei samosmarującej jest najczęściej powodowane przez rzeczywistą wartość PV przekraczającą wartość graniczną (sprawdź ponownie obliczenia obciążenia, prędkości i temperatury), chropowatość powierzchni wału większą niż zalecana (Ra powyżej 1,6 µm), powierzchnię wału zbyt miękką (poniżej zalecanej twardości), zanieczyszczenie ścierne przedostające się do luzu łożyska lub niewystarczający luz roboczy powodujący zatarcie termiczne pod obciążeniem. Sprawdź zużytą powierzchnię nośną pod lupą lub mikroskopem: równomierne zużycie o gładkim, wypolerowanym wyglądzie jest normalnym zjawiskiem docierania; głębokie rowki równoległe do osi wału wskazują na zanieczyszczenie ścierne; nacięcie obwodowe wskazuje na zatarcie; pierzasta lub podarta powierzchnia wskazuje na przeciążenie udarowe.
Bezolejowa tuleja, która obraca się w swojej oprawie, a nie wał obracający się w tulei, wskazuje na niewystarczające pasowanie z wciskiem — albo otwór w oprawie jest za duży, średnica zewnętrzna tulei jest za mała, albo wcisk został wyeliminowany przez smar zastosowany podczas montażu. Sprawdź średnicę otworu oprawy i porównaj z tolerancją obudowy określoną przez producenta tulei. Jeżeli otwór mieści się w granicach tolerancji, a toczenie nadal występuje, zwiększ wcisk, określając następną, węższą klasę tolerancji średnicy zewnętrznej, lub jako uzupełnienie użyj środka do mocowania łożysk. Należy pamiętać, że w wysokich temperaturach różnica rozszerzalności cieplnej pomiędzy tuleją polimerową a obudową stalową może zmniejszyć lub wyeliminować zakłócenia — w zastosowaniach wysokotemperaturowych należy dodać mechaniczne elementy utrzymujące (pierścień ustalający, obudowa z kołnierzem lub śruba ustalająca) jako zabezpieczenie wtórne.
Skrzypienie, drgania lub przerywane wibracje w nowej instalacji bezolejowej tulei wału zazwyczaj wskazują na jeden z następujących czynników: niewystarczający luz roboczy powodujący tarcie typu stick-slip (bardzo częste w przypadku nowych łożysk z kompozytu PTFE przed utworzeniem się filmu transferowego — należy poczekać na docieranie), niewspółosiowość pomiędzy wałem a osią otworu oprawy (sprawdź wyrównanie oprawy; niewspółosiowość powoduje obciążenie krawędzi i asymetryczne zużycie), falistość powierzchni wału powodująca okresowe zmiany ciśnienia kontaktowego lub materiał wału niekompatybilny z materiałem łożyska (niektóre kombinacje łożysko-wał mają tendencję do drgań ciernych, a nie do ciągłego ślizgania się przy niskich prędkościach — zapoznaj się z danymi producenta łożyska dotyczącymi kompatybilności materiału wału).
Ta gwintowana tuleja miedziana jest komponentem o wysokiej wydajności. Wykonany jest z brązu cyno...
Struktura i materiały Zewnętrzna część wykonana jest ze stali węglowej lub stali stopowej...
Zakrzywiony suwak ze stopu miedzi wykonany jest z wysokowydajnego brązu cynowego jako materiału p...
Tuleja kołnierzowa ze stali brązowej łączy w sobie zalety stali stopowej SCM435 i mosiądzu o wyso...
Ten typ śruby wykonany jest z wysokowytrzymałej stali stopowej 42CrMo4, która jest poddawana hart...

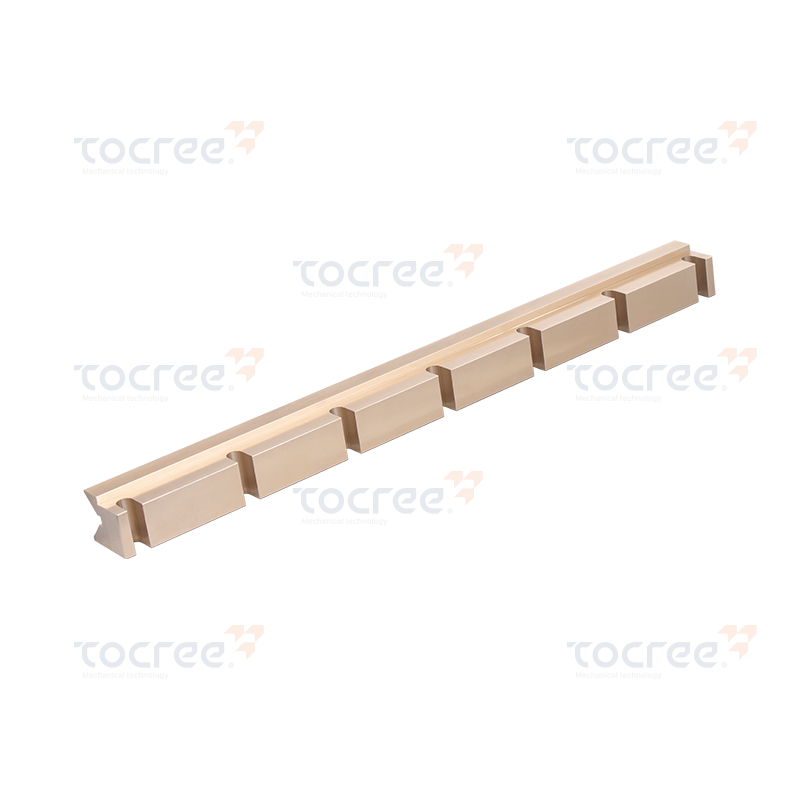

Ten suwak o specjalnym kształcie na bazie miedzi został specjalnie zaprojektowany do zastosowań p...
