Dostosowane suwaki z brązu cynowego: wszystko, co musisz wiedzieć przed złożeniem zamówienia

Dlaczego cyna brązowa jest materiałem wyjściowym do niestandardowych suwaków

Brąz cynowy — stop na bazie miedzi zawierający 8–12% cyny wraz z niewielkimi ilościami fosforu, cynku lub ołowiu, w zależności od gatunku — jest od wieków stosowany w zastosowaniach ślizgowych i łożyskowych i nie bez powodu. Kombinacja właściwości, jakie oferuje, jest trudna do dopasowania z jakimkolwiek pojedynczym alternatywnym materiałem: umiarkowana twardość odporna na odkształcenia pod obciążeniem, niski i stabilny współczynnik tarcia o powierzchnie współpracujące ze stali i żeliwa, doskonała odporność na korozję w wilgotnych i aktywnych chemicznie środowiskach oraz wystarczająca ciągliwość, aby wytrzymać obciążenie krawędzi i niewspółosiowość bez pękania i zatarcia.

Dla inżynierów wymagających niestandardowej części ślizgowej z brązu brąz cynowy zajmuje praktyczny środek pomiędzy bardziej miękkimi stopami miedzi, które zużywają się zbyt szybko pod obciążeniem, a twardszymi materiałami, takimi jak brąz fosforowy lub brąz aluminiowy, które mogą być agresywne na współpracujących powierzchniach. Gdy zastosowanie obejmuje ruch posuwisto-zwrotny, oscylacje lub powolne, ciągłe ślizganie pod znacznym naciskiem kontaktowym – warunki, które powodują pełzanie łożysk polimerowych i zmęczenie łożysk spiekanych – dostosowany suwak z brązu cynowego jest często najbardziej niezawodnym i trwałym dostępnym rozwiązaniem.

Aspekt „dostosowany” jest ważny w praktyce. Standardowe, gotowe tuleje i płytki ślizgowe z brązu obejmują ograniczony zakres geometrii. Wiele rzeczywistych zastosowań obejmuje geometrię rozkładu obciążenia, elementy montażowe, rowki smarowe lub obwiednie wymiarowe, które nie pasują do standardowych pozycji katalogowych. Niestandardowy suwak z brązu cynowego — obrobiony maszynowo lub odlany zgodnie z określonymi wymiarami i cechami wymaganymi przez aplikację — wypełnia tę lukę i umożliwia pełne wykorzystanie właściwości materiału w rzeczywistej geometrii roboczej, zamiast pogarszać je poprzez dostosowywanie standardowej części do niestandardowej sytuacji.

Kluczowe gatunki stopów brązu cyny i różnice między nimi

Nie każdy brąz cynowy jest tym samym materiałem, a wybór gatunku stopu ma bezpośrednie konsekwencje dla odporności suwaka na zużycie, obrabialności i nośności. Zrozumienie głównych gatunków pomaga wyjaśnić, jakiej specyfikacji należy zażądać przy zamawianiu niestandardowego suwaka z brązu cynowego.

Brąz fosforowy (C91300) wyróżnia się do niestandardowych zastosowań suwaków, gdzie głównym problemem jest odporność na zużycie. Dodatek fosforu odtlenia stop podczas odlewania i tworzy twarde cząstki fosforku miedzi, które zwiększają twardość i poprawiają odporność na zmęczenie powierzchni. W zastosowaniach z suwakami poruszającymi się ruchem posuwisto-zwrotnym, gdzie powierzchnia ślizgowa poddawana jest milionom cykli, poprawiona odporność zmęczeniowa brązu fosforowego przekłada się bezpośrednio na dłuższe okresy międzyobsługowe w porównaniu ze standardowymi gatunkami brązu cynowego. Kompromis polega na nieco zmniejszonej obrabialności — twardsze stopy wymagają dłuższej obróbki i wymagają ostrzejszego oprzyrządowania — co powoduje niewielki koszt gotowej, niestandardowej części ślizgowej z brązu.

Zawartość ołowiu w niektórych gatunkach (C90300, C90500, C83600) pełni specyficzną funkcję w zastosowaniach ślizgowych: ołów tworzy w mikrostrukturze miękkie wtrącenia, które działają jak wbudowany stały smar, zmniejszając tarcie i chroniąc powierzchnię współpracującą podczas chwilowej utraty smarowania płynnego. Dlatego też gatunki brązu ołowiowo-cynowego są preferowane do zastosowań, w których nie można zagwarantować ciągłego smarowania – praca przerywana, układy smarowane smarem zamiast olejem lub zastosowania, w których może czasami wystąpić suchość podczas rozruchu lub w warunkach awaryjnych. W zastosowaniach związanych z przetwórstwem żywności, medycyną lub wodą pitną, gdzie istnieje ryzyko zanieczyszczenia ołowiem, należy określić gatunki bezołowiowe, niezależnie od korzyści trybologicznych, jakie zapewnia ołów.

Gdzie używane są niestandardowe suwaki z brązu cynowego

Zakres zastosowań niestandardowych suwaków z brązu cynowego jest szeroki — wszędzie tam, gdzie pod obciążeniem potrzebny jest kontrolowany ruch względny o niskim tarciu między powierzchniami, pojawiają się elementy ślizgowe z brązu. Zrozumienie specyficznych wymagań każdego kontekstu aplikacji pomaga wyjaśnić, dlaczego niestandardowa geometria, a nie standardowe części katalogowe, jest często właściwą odpowiedzią.

• Maszyny ciężkie i oprzyrządowanie prasowe: W prasach hydraulicznych, sprzęcie do kucia i wielkoformatowych matrycach tłoczących zastosowano niestandardowe łożyska ślizgowe z brązu na filarach prowadzących, prowadnicach siłowników i powierzchniach ślizgowych szczęk matrycy. Intensywność obciążenia i prędkości powierzchniowe w tych zastosowaniach różnią się znacznie w zależności od prasy, a geometria suwaka musi odpowiadać konkretnej średnicy kolumny prowadzącej, długości skoku i kierunkowi obciążenia. Standardowe tuleje katalogowe rzadko odpowiadają kombinacji wymiarów, grubości ścianki i wymaganej konfiguracji kołnierza, co sprawia, że ​​suwaki z brązu cynowego wykonane na zamówienie są praktycznym rozwiązaniem w większości poważnych zastosowań narzędziowych.
• Dylatacje mostowe i konstrukcyjne: Konstrukcje inżynierii lądowej wykorzystują płyty ślizgowe z brązu pod łożyskami mostów, złączami dylatacyjnymi i punktami przegubów konstrukcyjnych, aby uwzględnić rozszerzalność cieplną i ruchy sejsmiczne. Zastosowania te obejmują bardzo małe prędkości poślizgu – milimetry dziennie w wyniku cykli termicznych – w połączeniu z bardzo dużymi obciążeniami jednostkowymi z konstrukcji powyżej. Niestandardowe płytki ślizgowe z brązu cynowego są obrabiane maszynowo do określonych wymiarów i grubości planu, często z samosmarującymi wkładkami grafitowymi, aby dopasować je do geometrii płytki łożyskowej i rozkładu obciążenia określonej konstrukcji. Jest to zastosowanie, w którym po prostu nie istnieją standardowe rozmiary produktów dla każdej konfiguracji łożysk mostowych.
• Przemysłowe systemy przenośników i transferów: W sprzęcie do transportu materiałów zastosowano suwaki z brązu w punktach obrotu, podkładki ścieralne na ramach przenośników i elementy prowadzące w mechanizmach przenoszących, w których kontakt stal ze stalą spowodowałby szybkie zużycie i hałas. Niestandardowe części ślizgowe z brązu stosowane w przenośnikach to często płaskie podkładki lub sekcje pasków wycięte z odlewanej płyty z brązu, obrobione maszynowo zgodnie z wymiarami mocowania ramy przenośnika i wywiercone pod kątem elementów złącznych lub złączek smarownicy w określonych miejscach określonych przez układ maszyny.
• Sprzęt morski i offshore: Łożyska trzonu steru, tuleje rury rufowej, elementy ślizgowe maszyn pokładowych i elementy urządzeń wykorzystujących energię fal działają w wodzie morskiej — w środowisku, które sprawia, że materiały żelazne są niepraktyczne, a materiały polimerowe zawodne przy dużych obciążeniach. Wrodzona odporność na korozję brązu cynowego w słonej wodzie bez powłok ochronnych sprawia, że ​​jest to domyślny materiał do produkcji niestandardowych elementów ślizgowych do zastosowań morskich. Niestandardowe geometrie są powszechne, ponieważ osprzęt morski rzadko spełnia standardowe wymiary łożysk — kołnierze montażowe, elementy wpustowe i niestandardowe rozmiary otworów są raczej regułą niż wyjątkiem.

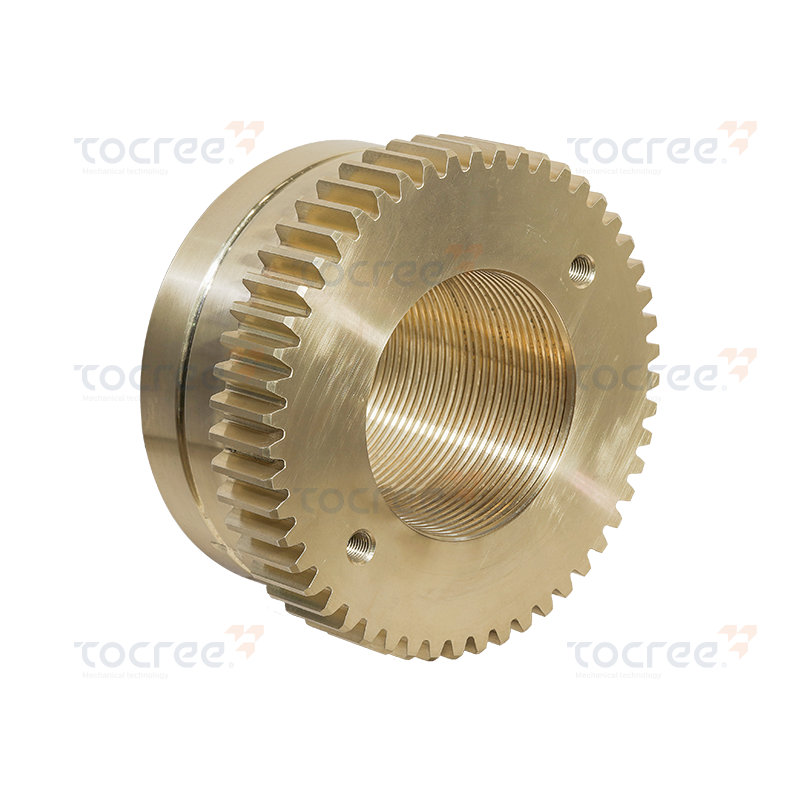

• Korpusy zaworów i elementy siłowników: W zasuwach, zaworach kulowych i siłownikach liniowych zastosowano elementy suwakowe z brązu na prowadnicach trzpienia, popychaczach dławika i połączeniach nakrętek jarzma, gdzie połączenie kontrolowanego tarcia, odporności na korozję i precyzji wymiarowej określa, czy zawory są prawidłowo osadzone i uszczelnione przez cały okres ich użytkowania. Komponenty te są niezmiennie specyficzne dla danego zastosowania pod względem wymiarów i zestawu funkcji, co powoduje potrzebę stosowania niestandardowych suwaków z brązu cynowego obrabianych maszynowo zgodnie ze specyfikacjami producenta zaworów.

Względy projektowe określające wydajność suwaka

Maksymalne wykorzystanie niestandardowego suwaka z brązu cynowego wymaga uwagi inżynierów poświęconej szczegółom konstrukcyjnym, które bezpośrednio wpływają na stopień zużycia, nośność i żywotność. Czynniki te powinny być częścią rozmowy dotyczącej specyfikacji z producentem przed złożeniem zamówienia.

Ciśnienie kontaktowe i wartość znamionowa PV

Wartość PV — iloczyn nacisku kontaktowego (P w MPa) i prędkości poślizgu (V w m/s) — jest najczęściej stosowanym parametrem do przewidywania, czy suwak z brązu będzie działał w bezpiecznych granicach. Stopy brązu cynowego mają limity PV, które różnią się w zależności od gatunku, stanu smarowania i wykończenia powierzchni współpracującej, ale zgodnie z wytyczną roboczą, brąz cynowy pracujący na sucho może zazwyczaj wytrzymać wartości PV do 0,1–0,3 MPa·m/s, zanim temperatura powierzchni wzrośnie do poziomu, który powoduje przyspieszone zużycie lub zatarcie. Przy odpowiednim smarowaniu granica ta znacznie wzrasta — zazwyczaj 1,0–5,0 MPa·m/s, w zależności od smaru i temperatury roboczej. Projektując niestandardowy suwak z brązu cynowego, oblicz niezależnie przewidywane P i V i sprawdź, czy ich produkt mieści się w znamionowym limicie stopu z odpowiednim marginesem bezpieczeństwa. Konstrukcje działające w pobliżu limitu PV będą miały krótszą żywotność i są bardziej wrażliwe na zakłócenia w smarowaniu niż te pracujące znacznie poniżej tego limitu.

Konstrukcja rowka smarującego

W przypadku suwaków, które działają przy smarowaniu olejem lub smarem, geometria rowków smarowych wykonanych w powierzchni ślizgowej ma znaczący wpływ na rozprowadzanie i zatrzymywanie smaru w obszarze styku. Rowki, które są zbyt płytkie lub zbyt wąskie, nie mogą dostarczyć wystarczającej ilości smaru do strefy styku; zbyt szerokie lub zbyt głębokie rowki zmniejszają efektywną powierzchnię nośną i zwiększają docisk na pozostałych powierzchniach styku. Standardowe wzory rowków — rowki osiowe, rowki obwodowe do zastosowań obrotowych, wzory kreskowane dla płaskich suwaków — to dobrze ugruntowane punkty wyjścia. W przypadku zastosowań krytycznych lub nietypowego rozkładu obciążenia analiza hydrodynamiczna wzoru rowka może ujawnić, czy smar prawdopodobnie dotrze do stref najwyższego ciśnienia w obszarze styku. Określenie geometrii rowka na niestandardowym rysunku suwaka — szerokość, głębokość, odstępy i położenie względem strefy obciążenia — gwarantuje, że producent wyprodukuje to, czego wymaga aplikacja, a nie ogólny wzór.

Tolerancje luzu i dopasowania

Luz średnicowy pomiędzy suwakiem z brązu a współpracującym z nim wałem lub prowadnicą wpływa zarówno na grubość filmu smarnego, jak i dokładność pozycjonowania elementu ślizgowego. Zbyt mały luz grozi kontaktem podczas rozszerzalności cieplnej, przerwaniem filmu smarnego i zatarciem pod obciążeniem; zbyt luźny luz umożliwia kołysanie się suwaka na współpracującej powierzchni pod wpływem odwrócenia obciążenia, powodując obciążenie krawędzi, które przyspiesza zużycie końców suwaka. W przypadku precyzyjnych łożysk ślizgowych z brązu cynowego stosowanych w maszynach luz średnicowy wynoszący 0,05–0,15% średnicy wału jest typowym punktem wyjścia dla warunków smarowania hydrodynamicznego; W przypadku, gdy dokładność pozycjonowania ma kluczowe znaczenie, mogą być wymagane mniejsze odstępy. Zawsze określaj tolerancję dopasowania na niestandardowym rysunku suwaka, korzystając ze standardowych oznaczeń tolerancji ISO (np. H7/f7, H8/e8), aby zapewnić jednoznaczną komunikację z producentem i umożliwić weryfikację pomiarów po montażu.

Wykończenie powierzchni na powierzchni przesuwnej

Chropowatość powierzchni powierzchni ślizgowej z brązu wpływa na początkowe zużycie, tworzenie filmu smarnego i tarcie w stanie ustalonym. Zbyt chropowate powierzchnie powodują zużycie ścierne w okresie docierania, ponieważ nierówności na obu współpracujących powierzchniach ulegają plastycznemu odkształceniu i usunięciu; powierzchnie, które są zbyt gładkie, mogą nie zatrzymywać wystarczającej ilości smaru w dolinach pomiędzy nierównościami, aby zapobiec zużyciu adhezyjnemu w warunkach smarowania granicznego. W przypadku większości niestandardowych suwaków z brązu cynowego do smarowanych zastosowań ślizgowych odpowiednia jest wykończona powierzchnia ślizgowa o Ra 0,4–1,6 μm — wystarczająco gładka, aby utrzymać warstwę smaru, ale nie na tyle gładka, aby stała się podatna na przyleganie. W przypadku zastosowań suchych lub słabo nasmarowanych, w których stosowane są grafitowe wkładki świecące, nieco bardziej chropowata powierzchnia (Ra 1,6–3,2 μm) zapewnia lepsze mechaniczne zatrzymanie stałego materiału smarnego uwalnianego z świec.

Metody produkcji niestandardowych części ślizgowych z brązu

Niestandardowe suwaki z brązu cynowego można wytwarzać kilkoma drogami produkcyjnymi, a wybór między nimi wpływa zarówno na właściwości materiałowe gotowej części, jak i na osiągalną precyzję wymiarową. Zrozumienie opcji pomaga kupującym zadawać właściwe pytania i dokładnie oceniać możliwości dostawcy.

Obróbka CNC z ciągłego odlewanego pręta lub rury

W przypadku większości precyzyjnych, niestandardowych części przesuwnych z brązu preferowaną metodą produkcji jest obróbka CNC z prętów lub rur odlewanych w sposób ciągły. W wyniku odlewania ciągłego powstaje brąz cynowy o drobnej, jednolitej strukturze ziaren i minimalnej porowatości w porównaniu z odlewaniem piaskowym — obie właściwości przyczyniają się do lepszej odporności na zużycie i bardziej stałych wyników wymiarowych podczas obróbki. Materiał wyjściowy jest dostępny w szerokim zakresie standardowych średnic i grubości ścianek, a większość niestandardowych geometrii suwaków można efektywnie obrabiać od najbliższego odpowiedniego rozmiaru zapasu. Toczenie i frezowanie CNC umożliwia rutynowe osiąganie tolerancji otworów IT6–IT7 i wykończenia powierzchni Ra 0,4–0,8 μm. W przypadku zamówień niestandardowych jednorazowych lub małych partii najszybszą metodą jest również obróbka z magazynu — brak czasu realizacji oprzyrządowania, brak minimalnej ilości zamówienia, a dostawa pierwszej części możliwa w ciągu kilku dni w przypadku prostych geometrii.

Odlewanie piaskowe lub odlewanie inwestycyjne dla złożonych geometrii

Kiedy niestandardowy suwak z brązu cynowego ma wewnętrzne kanały, niecylindryczną geometrię zewnętrzną, zintegrowane kołnierze w konfiguracjach, które wymagałyby nadmiernego usuwania materiału z pręta lub wymiary zewnętrzne są zbyt duże w stosunku do dostępnego pręta, odlewanie staje się bardziej praktyczną metodą. Odlewanie piaskowe to najbardziej dostępny proces w przypadku niestandardowych komponentów z brązu — koszty wzorów są umiarkowane, opcje stopów są szerokie, a rozmiary części mogą wahać się od małych wsporników po duże bloki łożyskowe ważące setki kilogramów. Odlewanie metodą traconego wosku zapewnia znacznie lepszą dokładność wymiarową i wykończenie powierzchni niż odlewanie w formach piaskowych, przy wyższych kosztach modelu i jest odpowiednie w przypadku skomplikowanych precyzyjnych kształtów, gdzie należy zminimalizować obróbkę po odlaniu. We wszystkich suwakach z brązu cynowego krytyczne powierzchnie ślizgowe należy określić jako obrobione maszynowo po odlaniu, aby zapewnić usunięcie warstwy powierzchniowej, która może zawierać wtrącenia naskórka odlewniczego lub porowatość skurczową, a ostateczną powierzchnię wykonano z solidnego, gęstego materiału.

Wkładka grafitowa do suwaków samosmarujących

Samosmarujące suwaki z brązu cynowego — w których korki z grafitu lub PTFE są wciskane w otwory wyfrezowane w korpusie z brązu — to wyspecjalizowany, ale ważny wariant do zastosowań, w których ciągłe smarowanie zewnętrzne jest niepraktyczne. Korki ze smarem stałym podczas ślizgania przenoszą cienką warstwę grafitu lub PTFE na powierzchnię współpracującą, utrzymując smarowanie graniczne nawet wtedy, gdy nie występuje płynny smar. Średnica, głębokość, odstęp i pokrycie powierzchni jako procent powierzchni ślizgowej to parametry konstrukcyjne, które wpływają na działanie samosmarujące — zbyt mało grzybów i film smarny jest nieciągły; zbyt wiele, a efektywna powierzchnia nośna z brązu jest zmniejszona poniżej wymaganego obciążenia. Wkładanie świecy grafitowej jest etapem produkcyjnym wymagającym kontrolowanej siły wciskania, aby zapewnić, że świece zostaną utrzymane pod naprężeniami powierzchni ślizgowej, jakich doświadczają podczas pracy. Producent niestandardowych suwaków z brązu, doświadczony w konstrukcjach samosmarujących, będzie miał standardową geometrię grzyba i wzory pokrycia zoptymalizowane dla różnych warunków obciążenia i prędkości, co stanowi prawdziwą wartość inżynieryjną aplikacji wykraczającą poza podstawowe możliwości obróbki.

Co uwzględnić w specyfikacji niestandardowego suwaka

Pełna specyfikacja niestandardowego suwaka z brązu cynowego zapobiega nieporozumieniom między kupującym a producentem, eliminuje najczęstsze przyczyny niezgodności części i zapewnia dokumentację potrzebną do weryfikacji jakości w momencie dostawy. Specyfikacja powinna zawierać co najmniej:

• Oznaczenie stopu: Podaj numer UNS stopu miedzi (np. C90500, C91300) lub równoważne oznaczenie ISO/EN. Sam „brąz cynowy” nie wystarczy – konkretny stop określa właściwości materiału i musi zostać potwierdzony pod kątem wymagań zastosowania.
• Rysunek wymiarowy z tolerancjami: Niezbędny jest w pełni zwymiarowany rysunek techniczny z tolerancjami geometrycznymi ISO (kołowość, walcowość, prostopadłość) krytycznych cech. Słowne opisy geometrii nie są wystarczające w przypadku precyzyjnie obrobionych komponentów — niejednoznaczne rysunki tworzą niejednoznaczne części.
• Wymagania dotyczące wykończenia powierzchni: Określ wartości Ra na powierzchni ślizgowej, otworze i wszelkich powierzchniach uszczelniających. Rozróżnij powierzchnie wymagające precyzyjnego wykończenia od tych, w przypadku których akceptowalne jest wykończenie zgrubne lub odlewane, aby uniknąć płacenia za niepotrzebne operacje wykończeniowe.
• Szczegóły rowka smarowego: Jeśli wymagane są rowki smarowe, określ ich geometrię — szerokość, głębokość, profil (kwadratowy, półokrągły, jaskółczy ogon) i położenie — na rysunku, zamiast pozostawiać to uznaniu producenta.
• Specyfikacja wtyczki grafitowej (jeśli dotyczy): Jeśli wymagane jest samosmarowanie, należy określić średnicę, głębokość, materiał (gatunek grafitu lub PTFE), układ wzoru i wymagane procentowe pokrycie powierzchni ślizgowej.
• Wymagania dotyczące certyfikacji materiałów: Podać, czy wymagany jest certyfikat badania materiału (MTC) zgodnie z EN 10204 3.1 lub 3.2. W przypadku zastosowań krytycznych certyfikat 3.1 — podpisany przez przedstawiciela producenta ds. jakości — zapewnia identyfikowalność rzeczywistego materiału użytego w częściach w oparciu o zweryfikowane wyniki testów chemicznych i mechanicznych.
• Ilość i harmonogram dostaw: W przypadku niestandardowych części obrabianych na koszt jednostkowy duży wpływ ma wielkość partii — czas konfiguracji amortyzowany w przypadku większej liczby części znacznie obniża koszt jednostkowy. Jeśli wniosek obejmuje powtarzające się zamówienia, omów z producentem ogólne ustalenia dotyczące zamówień, aby zapewnić lepsze ceny i gwarantowane terminy dostaw.

Ocena niestandardowych dostawców suwaków z brązu

Rynek niestandardowych suwaków z brązu cynowego obejmuje dostawców, od precyzyjnych warsztatów mechanicznych z głęboką wiedzą metalurgiczną po producentów generalnych kontraktów, którzy traktują brąz jako kolejny materiał obrabiany. W przypadku zastosowań ślizgowych, gdzie liczy się wydajność i żywotność, różnica między tymi typami dostawców jest znacząca.

Specjalistyczny producent suwaków z brązu będzie miał w magazynie szeroką gamę gatunków stopów w postaci prętów, rur i płyt, zrozumie różnice trybologiczne między nimi i będzie w stanie doradzić w sprawie wyboru stopu w oparciu o obciążenie, prędkość, smarowanie i warunki środowiskowe aplikacji. Będą mieli doświadczenie w projektowaniu rowków smarowych, wkładaniu korków grafitowych i wymaganiach wymiarowych specyficznych dla zastosowań z pasowaniem ślizgowym. Zrozumieją także, dlaczego wykończenie powierzchni otworu ślizgowego jest określane inaczej niż w przypadku otworu konstrukcyjnego — nie tylko jako liczba na rysunku, ale także w kontekście procesu obróbki wymaganego do jego spójnego osiągnięcia.

Oceniając dostawców pod kątem zamówienia na niestandardowe części przesuwne z brązu, zapytaj konkretnie o ich doświadczenia z podobnymi zastosowaniami, poproś o przykłady porównywalnych części, które wyprodukowali, i zapytaj, czy mogą dostarczyć certyfikaty testów materiałowych z określonej partii materiału użytej w Twoim zamówieniu. Dostawcy, którzy mogą merytorycznie odpowiedzieć na te pytania — zamiast po prostu podawać cenę na podstawie rysunku — najprawdopodobniej wyprodukują gotową część, która działa zgodnie z wymaganiami aplikacji, a nie taką, która jedynie odpowiada wymiarom rysunku.
